T-EA31ADP

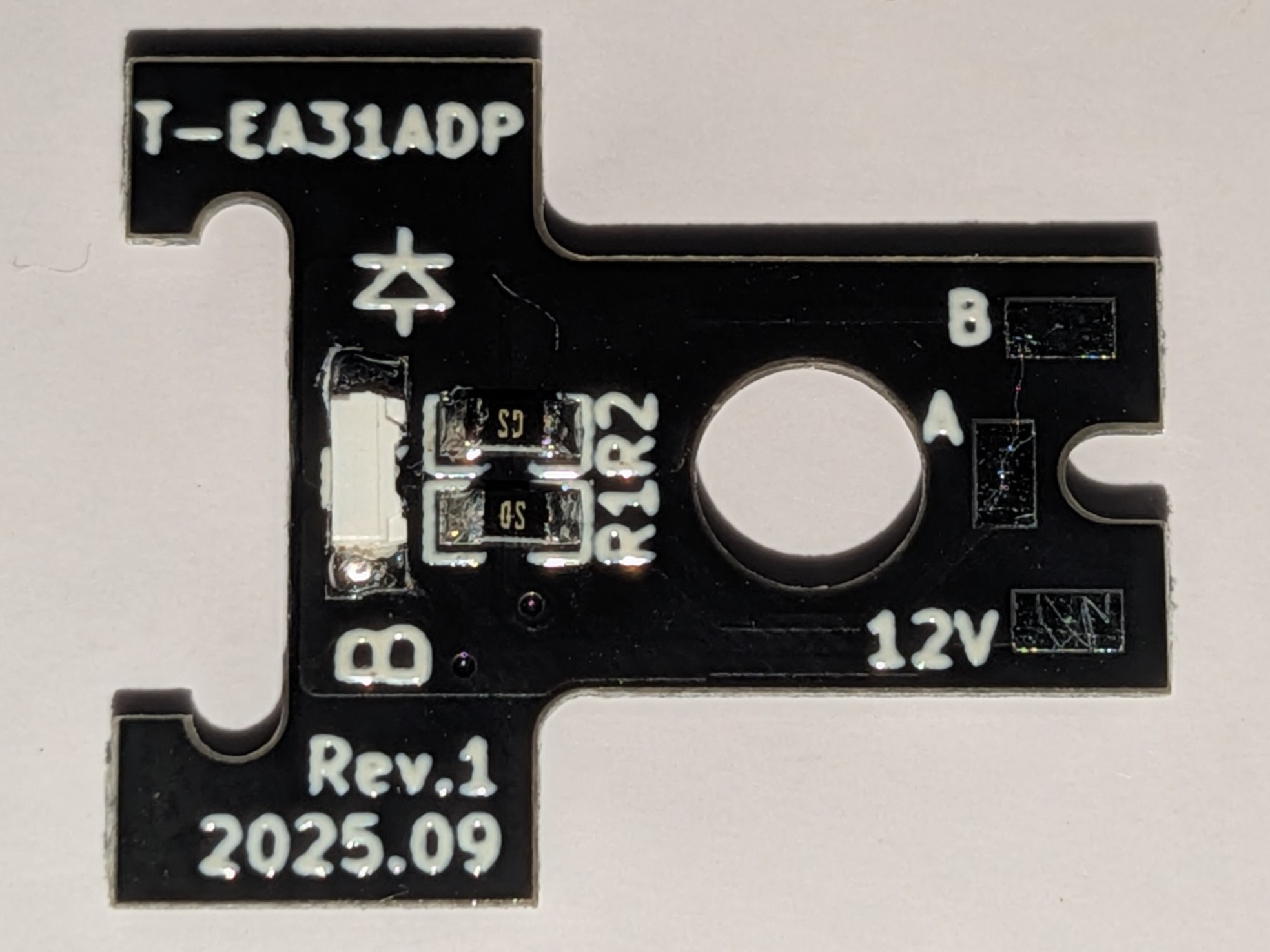

TOMIX製鉄道模型車両の一部に搭載されているライト基板を交換し、DCCデコーダのファンクション端子との配線を容易に行えるようにする基板です。

この基板にはDCCデコーダ機能は搭載されておりません。
別途DCCデコーダを用意の上で、配線を接続してご利用ください。

仕様

項目	内容
基板寸法	17.5mm x 14.5mm x 2.2mm
推奨最大電圧	14V (基板上の+12V端子とFOR / REV間にかかる電圧)

※推奨最大電圧は、部品実装済み品に搭載されている1kΩ 1/4Wの抵抗器を用いた場合です。
それ以外の部品を使用した場合は各自計算の上でご使用ください。

回路記号	部品名
D1, D2	1224サイズサイドビューチップLED
R1, R2	1608サイズ 0.33W抵抗 (1kΩ)

TOMIX製Nゲージ鉄道模型に搭載されている、「EA31」と刻印のある基板

抵抗器が搭載されている面を上にして搭載した際の、ヘッドライトとテールライトの関係は下記となります。

基板の型番	ヘッドライト	テールライト
EA31	A	B

※この基板を搭載しているすべての製品への適合を保証するものではありません。
自己責任でご確認の上、お使いください。
