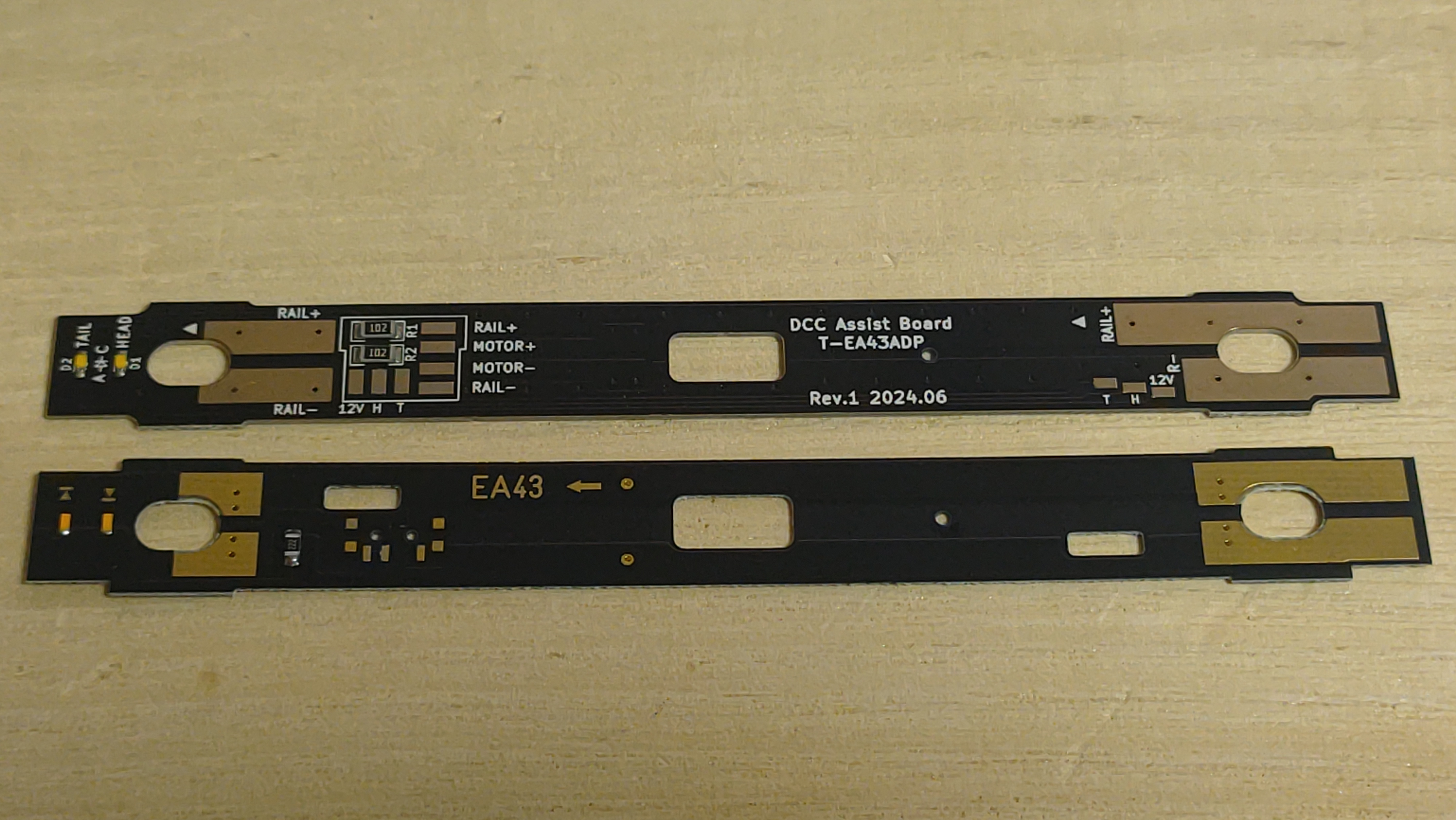

TOMIX製鉄道模型車両の一部に搭載されているライト基板と交換し、DCCデコーダのファンクション端子との配線を容易に行えるようにする基板です。

この基板にはDCCデコーダ機能は搭載されておりません。 別途DCCデコーダを用意の上で、配線を接続してご利用ください。

頒布ページ(Booth): https://mt40.booth.pm/items/5936773

※推奨最大電圧は、部品実装済み品に搭載されている1kΩ 1/4Wの抵抗器を用いた場合です。
それ以外の部品を使用した場合は各自計算の上でご使用ください。

TOMIX製Nゲージ車両のうち、集電パーツ、ライトユニットが基板で一体型となっている車両

当方では、下記刻印のある基板が搭載されている車両で搭載できることを確認しています。

• EA43
  品番98822 リゾートやまどりセットに含まれる「クハ484」「クハ485」

この基板には、あらかじめLEDを搭載済みとしたバージョンと、基板のみの3パターンの頒布となっております。
LED実装済みをお求めの場合は、あらかじめお手元の車両に搭載されている基板をご確認の上、お求めください。

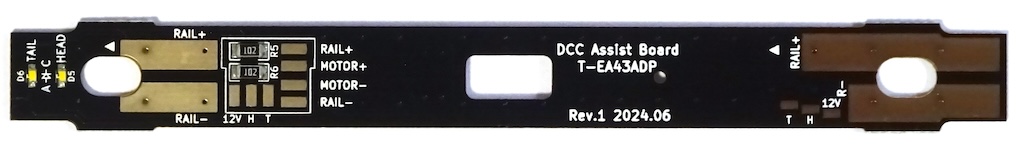

EA41基板と同じ位置に電球色LEDを実装済みとしています。 (それぞれヘッドライト / テールライト用)
クハ484 / クハ485を想定しています。

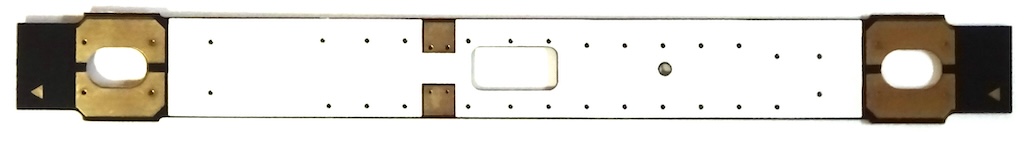

基板のみとなります。
おまけで1kΩ 3216サイズ抵抗器2個を添付していますが、LEDについては各自ご用意ください。

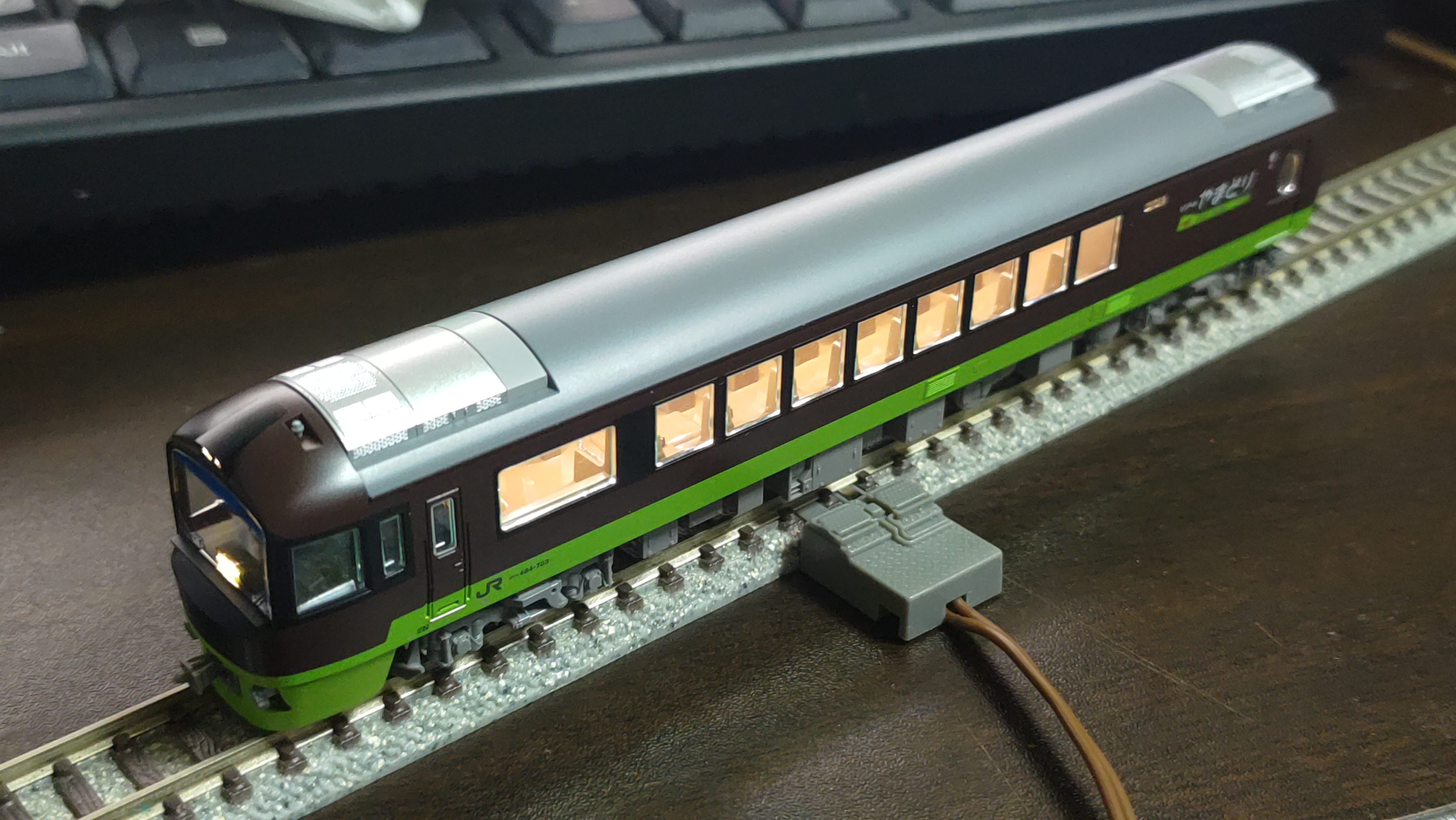

搭載例: TOMIX 485-700 系リゾートやまどり
