adapterboard:t-ea23adp

T-EA23ADP

Type-A: LED 4灯タイプ (表面3個 + 裏面1個)
Type-B: LED 3灯タイプ (表面2個 + 裏面1個)
基板のみ: LED / 抵抗実装なし

TOMIX製Nゲージ鉄道模型車両の一部に搭載されているライト基板を交換し、DCCデコーダのファンクション端子との配線を容易に行えるようにする基板です。

この基板にはDCCデコーダ機能は搭載されておりません。 別途DCCデコーダを用意の上で、配線を接続してご利用ください。

頒布はこちら (外部サイト)


仕様

項目 内容
基板寸法 10.5mm x 13.5mm x 2.2mm
推奨最大電圧 14V (基板上の+12V端子と各ポート間にかかる電圧)

※推奨最大電圧は、部品実装済み品に搭載されている1kΩ 1/4Wの抵抗器を用いた場合です。
それ以外の部品を使用した場合は各自計算の上でご使用ください。


回路図・必要な部品

回路記号 部品名
D1 1608サイズ 電球色LED
D2,D3 1224サイズ 赤色サイドビューLED
(D2またはD3の排他仕様)
D4 1608サイズ 白色LED
D5 1224サイズ 白色サイドビューLED
R1,R2,R3 1608サイズ 1/4W抵抗 (1kΩ / 1.2kΩ)
R4 1608サイズ 1/10W抵抗 (4.7kΩ / 10kΩ)

パッドと点灯するLEDの関係

パッド名 点灯するLED
FOR
(裏面)
D1
(基板表面 / ヘッドライト)
REV
(裏面)
D2 / D3
(基板裏面 / テールライト)
F1
(表面)
D4
(基板表面 / 方向幕)
F2
(表面)
D5
(基板表面 / 電照板)

交換可能な基板の例

TOMIX製鉄道模型に搭載されている、「EA23」と刻印のある基板を搭載している車両
(D5を使用する場合、車両のプリズムを切り詰めるなどの加工が必要)

「0566」と刻印されている基板を搭載している車両についても、加工を行うことで搭載できる場合があります。

※この基板を搭載しているすべての製品への適合を保証するものではありません。
自己責任でご確認の上、お使いください。


搭載例

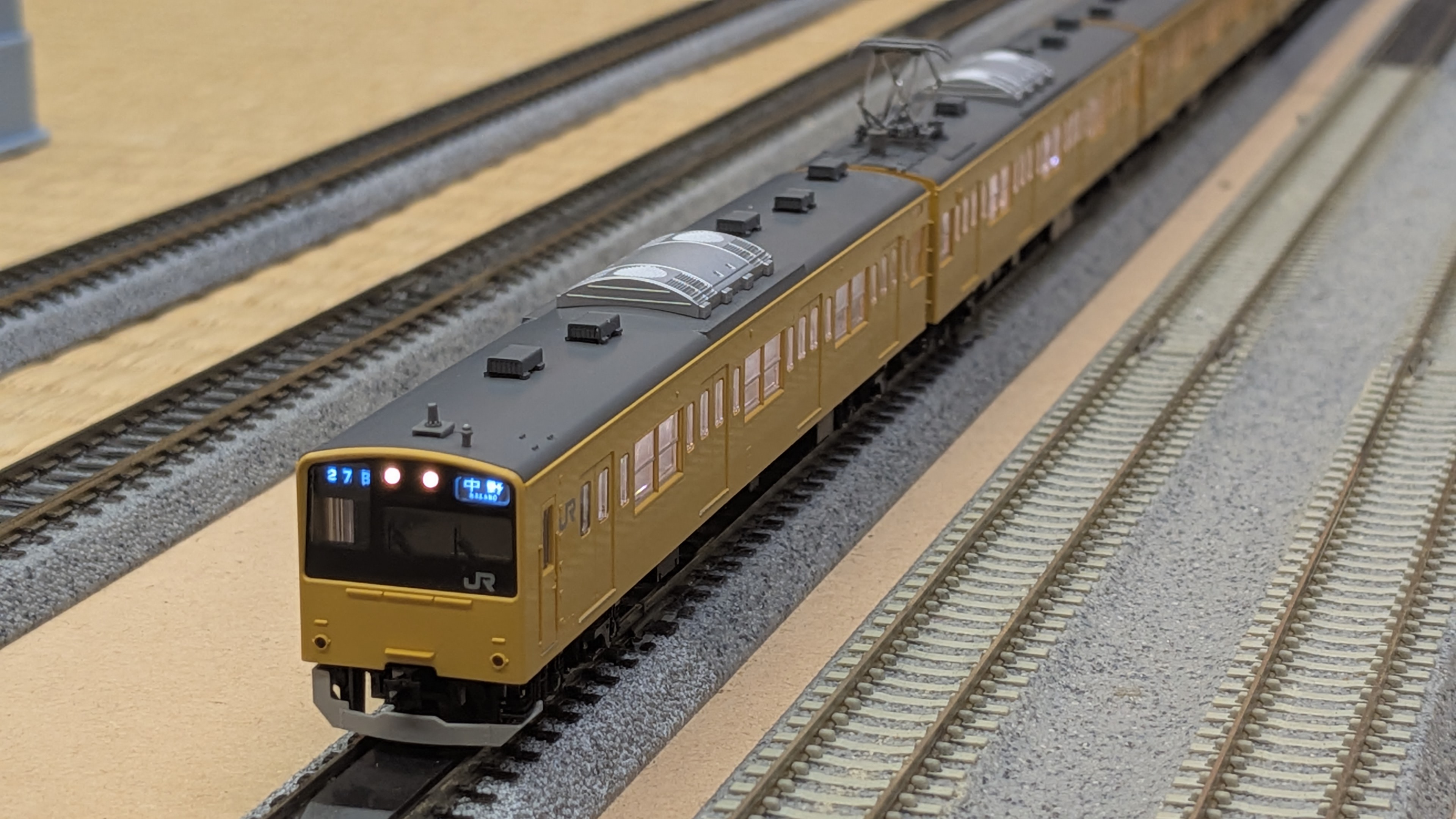

TOMIX 201系 中央線

準備中です。

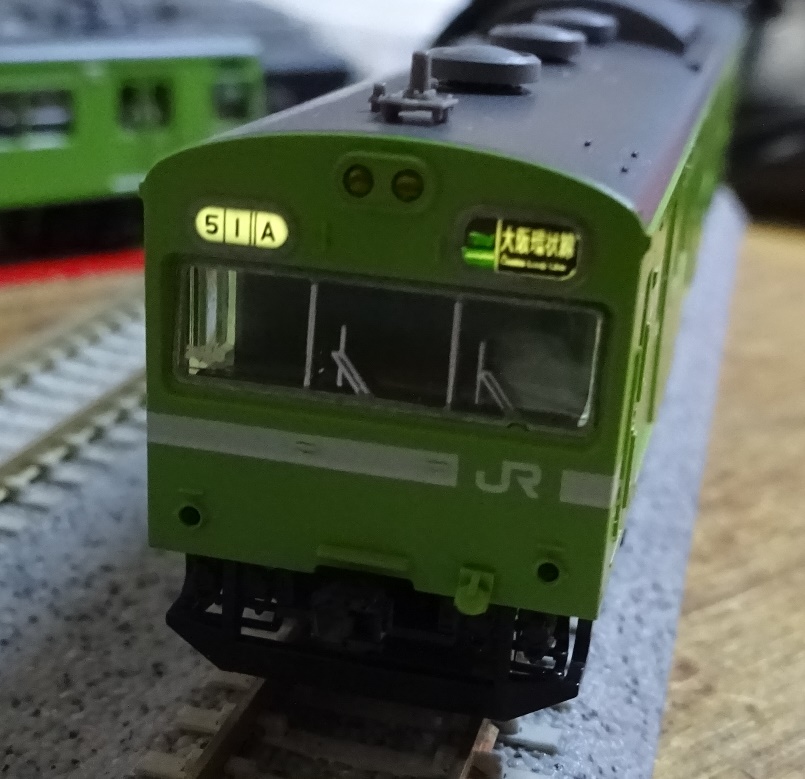

TOMIX クハ79 920番台 (品番: 98464)

T0566ADPが適合する車両ですが、車両側を加工してT-EA23ADPを使用することで、方向幕と運番表示部分を独立して制御できるようになります。
方向幕部分にはヘッドライトの減光制御の影響が出ないようにしたり、連結面で方向幕のみが点灯している状態などを再現することができるようになります。

この作例では「基板のみ」を使用し、下記の部品を搭載して使用しました。
また、車両のライトユニット側に小加工が必要です。

部品実装位置 型番 購入場所
表面 LEDパッド (F1 / F2) OSMW1608C1A
(電球色LED)
秋月電子通商
裏面 LEDパッド (D3) AA2810ASURSK
(赤色LED)
Digi-Key
Mouser
表面 抵抗器パッド (R2 / R3) SDR03EZPF1001
(1kΩ 0.3W)
Mouser
表面 抵抗器パッド (R4) RC0603J4K7
(4.7kΩ 1/10W)
秋月電子通商

運転台パーツに組付けられているクリアパーツについては、基板に干渉するためカットおよび遮光の必要があります。
(左: 加工後 / 右: 製品状態)
