T-0508ADP

TOMIX製鉄道模型車両の一部に搭載されているライト基板と交換し、DCCデコーダのファンクション端子との配線を容易に行えるようにする基板です。

この基板にはDCCデコーダ機能は搭載されておりません。別途DCCデコーダを用意の上で、配線を接続してご利用ください。

仕様

項目	内容
基板寸法	126.5mm x 13mm x 0.6mm LED部高さ: 1.5mm 抵抗器部分高さ: 1.2mm
推奨最大電圧	14V (基板上の+12V端子とFOR / REV間にかかる電圧)

※推奨最大電圧は、部品実装済み品に搭載されている1kΩ 1/4Wの抵抗器を用いた場合です。
それ以外の部品を使用した場合は各自計算の上でご使用ください。

TOMIX製Nゲージ車両のうち、集電パーツ、ライトユニットが基板で一体型となっている車両

当方では、下記刻印のある基板が搭載されている車両で搭載できることを確認しております。

※片運転台型の車両に搭載する場合は、基板上のD1 / D2 / R1 / R2のみに部品を搭載してご使用ください。

基板上のD1、D2にLEDを搭載してください。

搭載するLEDの種類は、ベースとなる車両を確認の上で選定してください。

この基板には、あらかじめLEDを搭載済みとしたバージョンと、基板のみの2パターンの頒布となっております。 LED実装済みをお求めの場合は、あらかじめお手元の車両に搭載されている基板をご確認の上、お求めください。

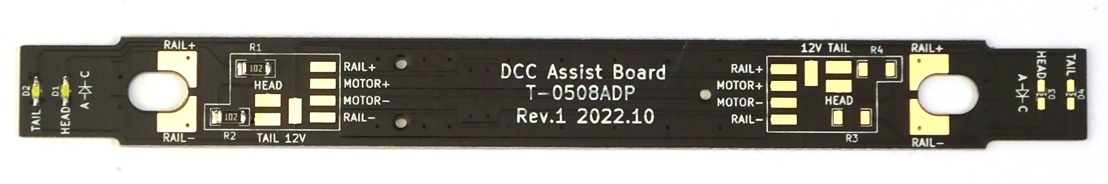

TOMIX キハ40向けとして両エンドにLED、抵抗を実装済みとしています。

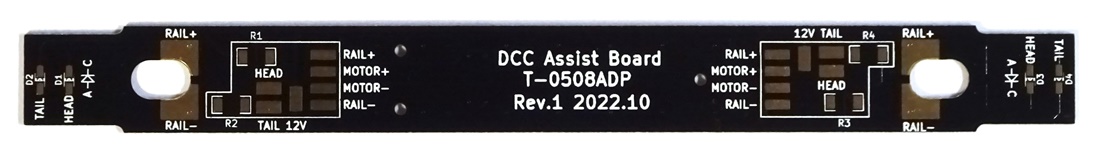

TOMIX キハ47/キハ48向けとして、D1、D2側のみにLED、抵抗を実装済みとしています。

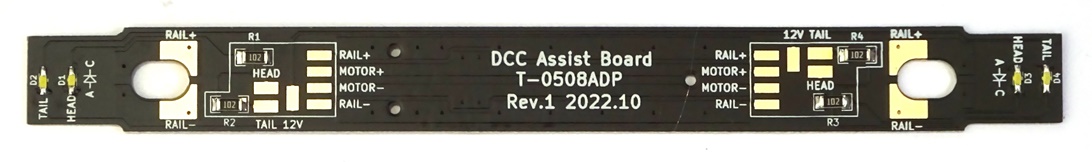

TOMIX E259系向けとして、D1に電球色LED、D2に赤色LEDを実装済みとしています。

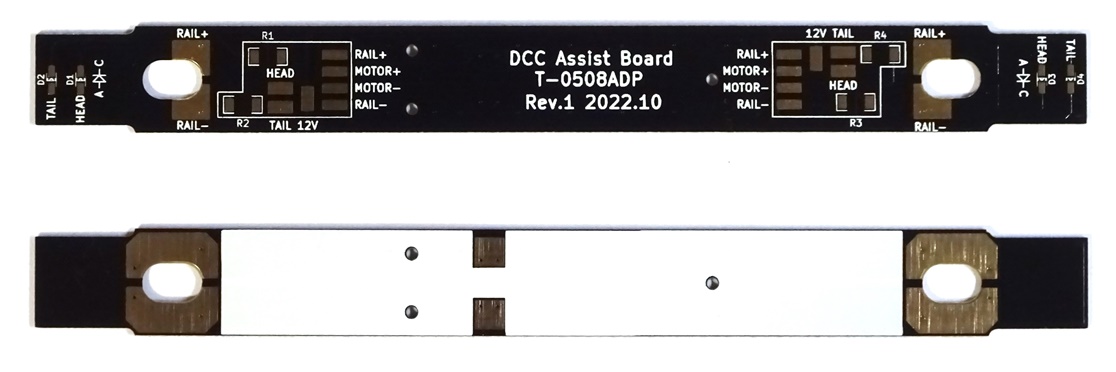

基板のみとなります。
1kΩ 3216サイズ抵抗器4個を添付しておりますが、LEDについては各自ご用意ください。
