T-EA15ADP

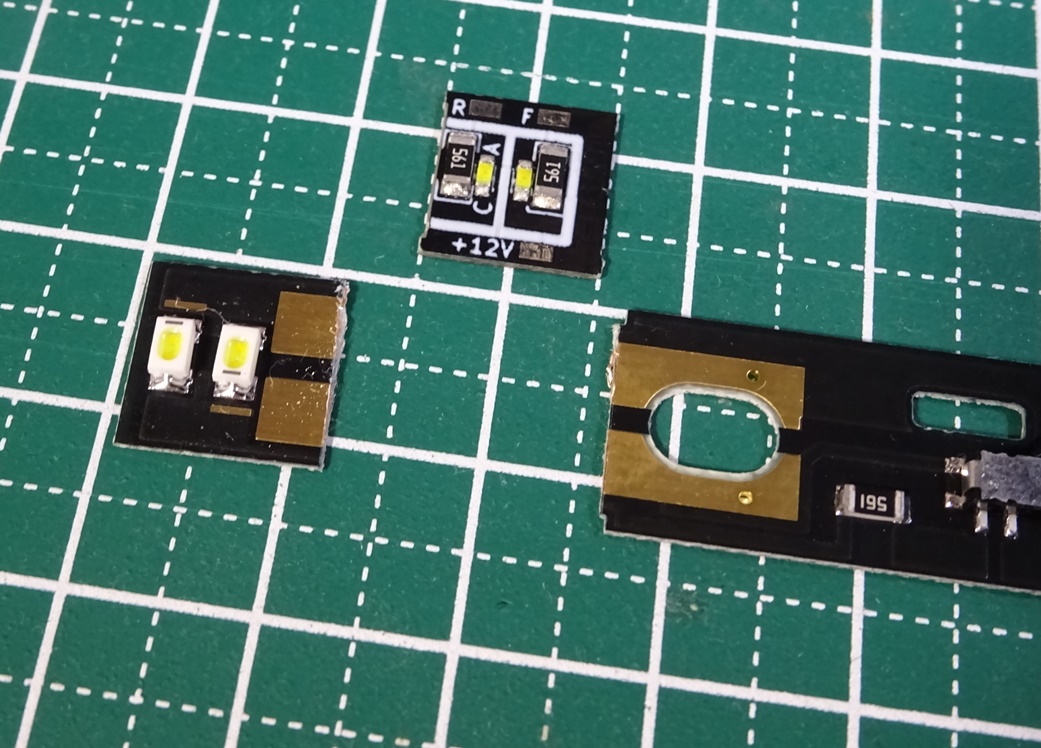

TOMIX製鉄道模型車両の一部に搭載されているライト基板をカットして置き換えることで、DCCデコーダのファンクション端子との配線を容易に行えるようにする基板です。

この基板にはDCCデコーダ機能は搭載されておりません。 別途DCCデコーダを用意の上で、配線を接続してご利用ください。

頒布はこちら (Booth)


仕様

項目 内容
基板寸法 17.5mm x 14.5mm x 2.2mm
推奨最大電圧 14V (基板上の+12V端子とFOR / REV間にかかる電圧)

※推奨最大電圧は、部品実装済み品に搭載されている560Ω 1/4Wの抵抗器を用いた場合です。
それ以外の部品を使用した場合は各自計算の上でご使用ください。

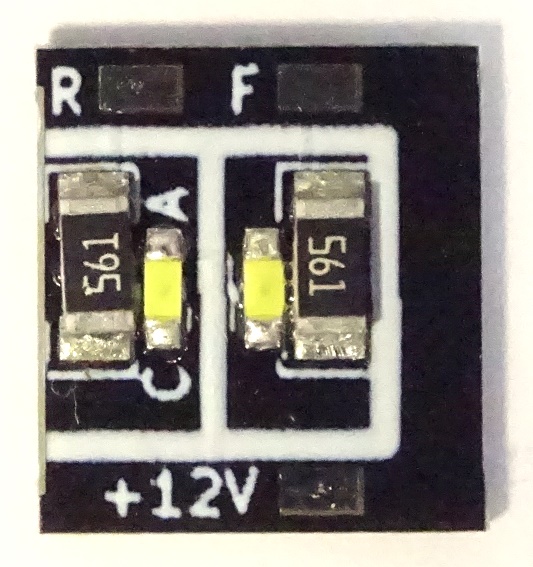

回路図・必要な部品

回路記号 部品名
D1, D2 1608サイズ チップLED
R1, R2 3216サイズ 1/4W抵抗 (560Ω)

搭載可能な車両の例

TOMIX製Nゲージ鉄道模型車両のうち、集電パーツ・ライトユニットが基板で一体型となっている車両
(おもにキハ40系列や2021年ロットのキハ56など、気動車関連に多い模様)

※この基板を搭載しているすべての製品への適合を保証するものではありません。
自己責任でご確認の上、お使いください。

また、搭載を行うためには加工が必須となります。
加工に失敗した場合の責任は負いかねます。

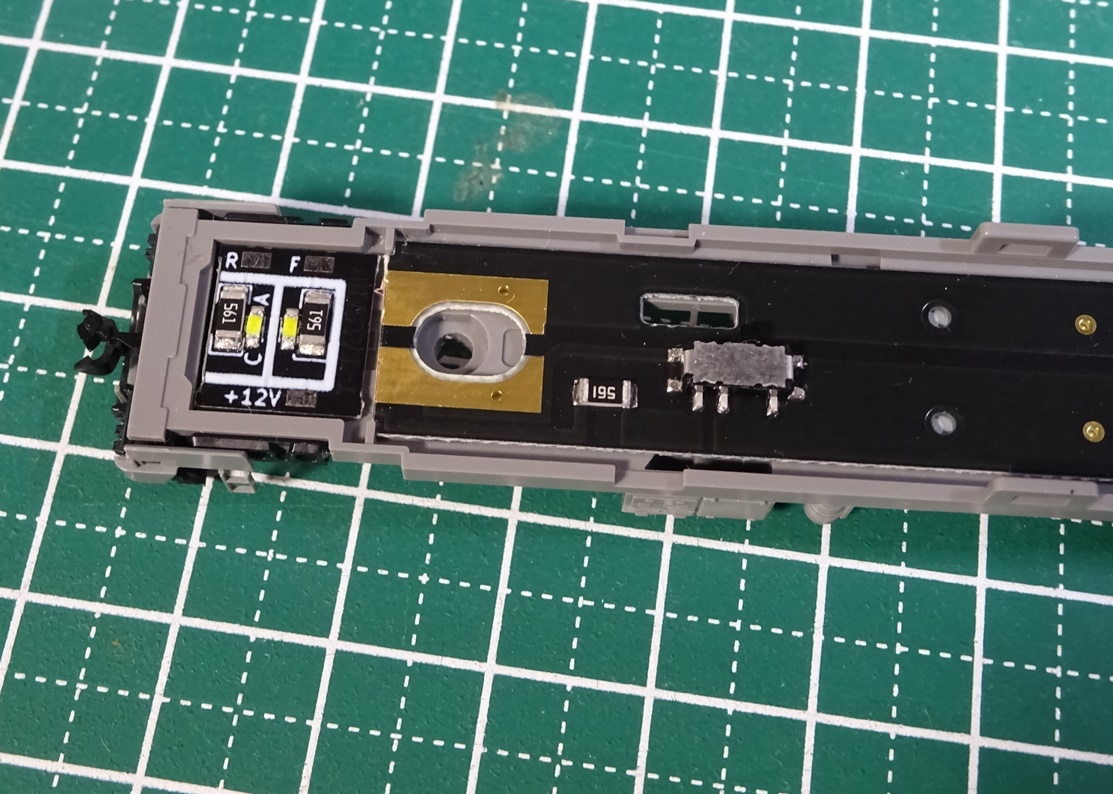

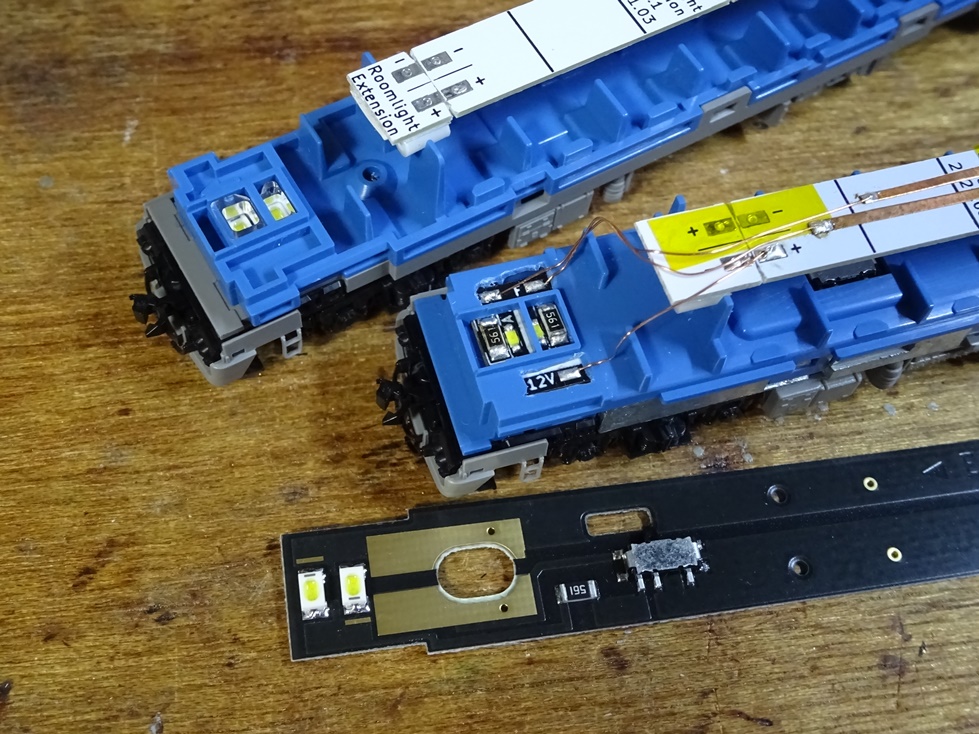

搭載例

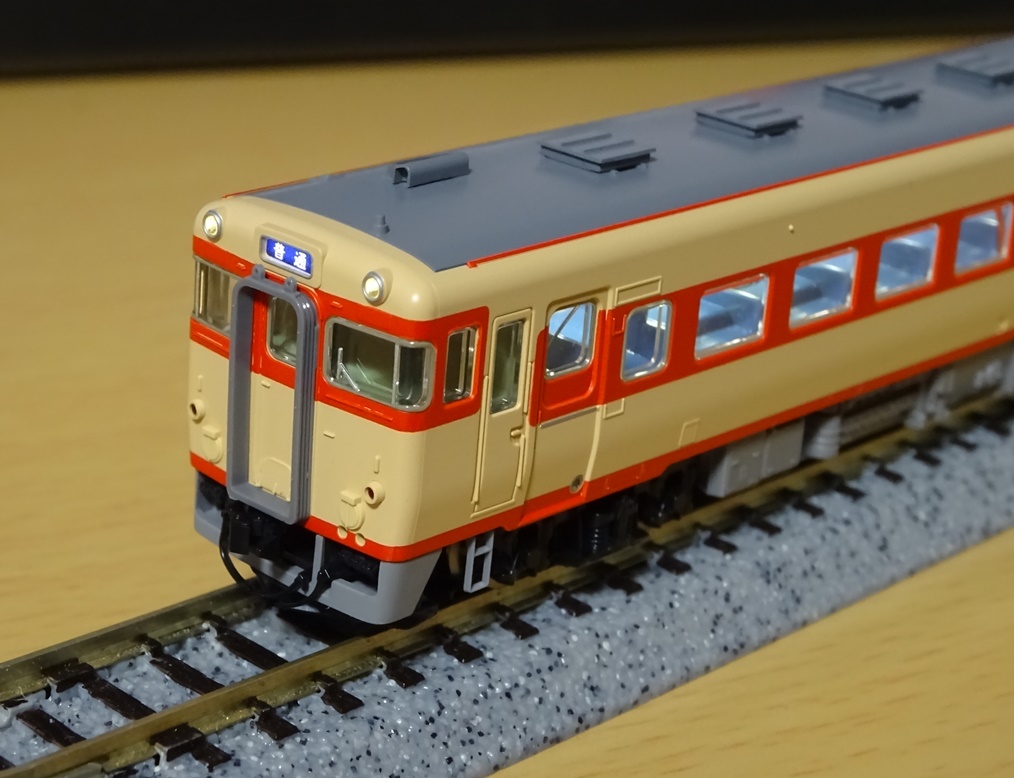

TOMIX キハ56系気動車 (2021年ロット)
