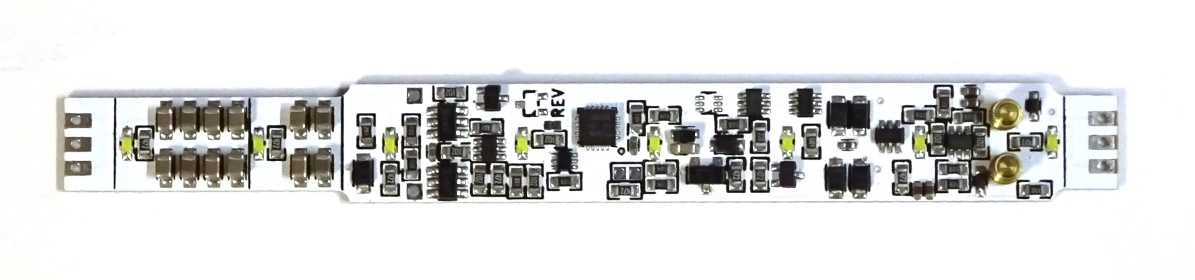

M02Light-N

LED室内灯幅狭タイプが適合する車両に搭載できる、DCCデコーダ一体型の室内灯です。
標準で室内灯の制御ができるように実装されているほか、動力車用、ファンクション出力付きなど型番によりいくつかの種類があります。

【頒布ページ (Booth)】
https://mt40.booth.pm/items/4921283 (N-Bシリーズ・電球色)
https://mt40.booth.pm/items/4921272 (N-Cシリーズ・白色)

おもな特徴

下記型番の「x」は実装されているLEDの種類となります。

型番	モーター出力	BiDi	ブレーキ	Func P1 / P2 / P6	Func P3 / P4 / P5	両極性Func	おもな用途
M02Light-N-x-F6RA	○	○	○	○	○		両運転台型動力車
M02Light-N-x-F3RA	○	○	○	○			片運転台型動力車
M02Light-N-x-F0RA	○	○	○				中間動力車
F02Light-N-x-F6				○	○		両運転台型トレーラー車
F02Light-N-x-F3				○			片運転台型トレーラー車
F02Light-N-x-F0							中間トレーラー車
F02Light-N-x-FB				○		○	片運転台型トレーラー車 (ライトユニット改造なし)

※ファンクションP1からP6については、すべてトランジスタ出力となっております。
(各ファンクションあたり最大50mA程度)

ファンクションの使用方法については「配線方法」や「搭載例」もご参照ください。

項目	内容
基板寸法	88mm x 10mm x 2.1mm (基板厚: 0.8mm)
推奨最大電圧	16V 搭載する鉄道模型車両の定格電圧以下で使用してください。
絶対最大定格電圧	22V
定格出力電流	0.5A (モーター) / 0.1A (ファンクション)
PWM周波数	40kHz + 30Hz/60Hz/120Hz 低周波成分は、CV60の設定値で有効無効切り替え、変更できます。
室内灯LED (P7)	トップビュー型白色LED x 8個 (Aタイプ) トップビュー型電球色LED x 8個 (Bタイプ)
デコーダリセット方法	CV8 = 8 または CV8 = 13 を書き込む

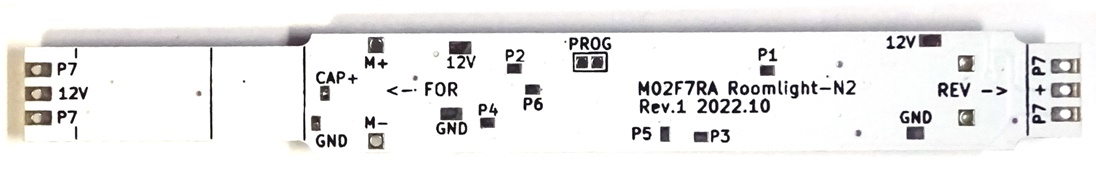

基板上のファンクション出力端子と、コントローラー側のファンクション番号の対応は下記となっております。

型番により、搭載のないファンクション (配線しても機能しない) がありますので、使用している型番を確認の上ご利用ください。

基板表記	ファンクション内容	ファンクションキー番号	動作する走行方向
P1	ヘッドライト	F0	前進
P2	テールライト左 (P1と同じ側に対応)	F1	後進
P3	テールライト右 (P1と同じ側に対応)	F1	後進
P4	ヘッドライト	F0	後進
P5	テールライト左 (P4と同じ側に対応)	F1	前進
P6	テールライト右 (P4と同じ側に対応)	F1	前進
P7	室内灯(蛍光灯)	F3	-
-	ヘッドライト減光	F4	-
-	入換標識灯 (テールライト左のみ点灯)	F7	-
-	入換速度モード (走行速度の上限値を下げる)	F7	-

両極性ファンクションを搭載した型番では、モーター制御端子にライトユニットを接続することで、モーター制御の代わりに下記のファンクションとして動作します。

基板表記	ファンクション内容	ファンクションキー番号	動作する走行方向
M+ M-	ヘッドライトテールライト	F0	前進 (ヘッドライト、M+ → M-方向へ通電) 後進 (テールライト、M- → M+方向へ通電)

※基板表記が無いものは仮想ファンクションですが、ファンクションの初期値として便宜上表記してあります。

準備中です。

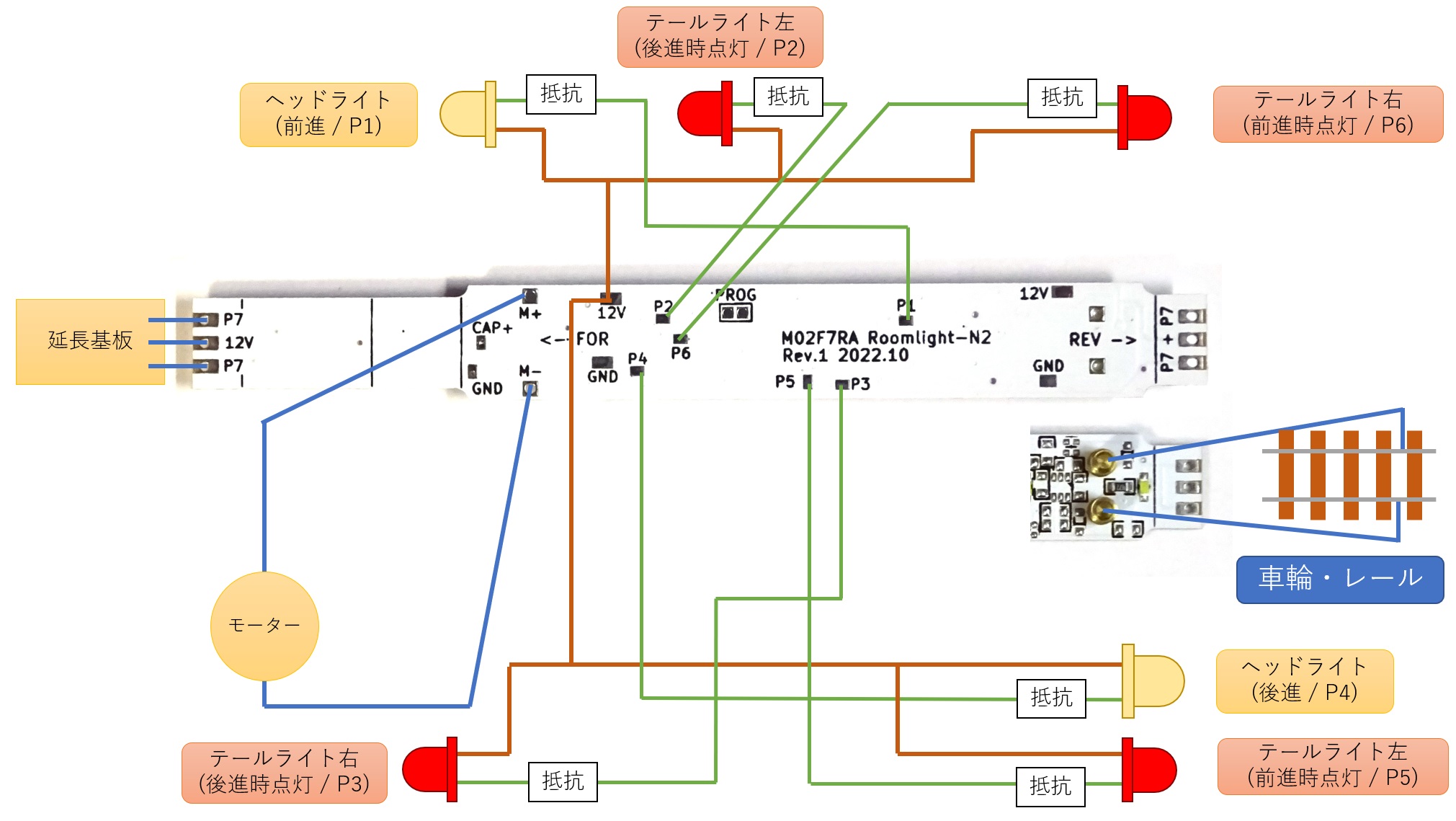

デコーダの各ポートに、必要となる配線をはんだ付けして使用します。
線路電源については、基板に装備されているネジに各社から販売されている室内灯用バネを取り付けます。

DCCデコーダー (第二世代) 共通のドキュメントとなります。

ファームウェア書き換えは、デコーダ本体にあらかじめ装備されている「PROG」端子を使用して行います。
この端子に、UPDI対応のAVRライターを接続して書き換えを行います。
